0〜100MPaの広い圧力帯で使用可能なスイベルジョイントの登場です!
加圧状態でも360°回転可能なPF型と、加圧時は回転しなくなるPL型の2種類がございます。
コンパクトな設計なので通常の継手とあまり変わらない使用感覚でお使い頂けます。
高圧洗浄における作業負荷軽減、ホースのキンクリスクの低減に貢献致します。

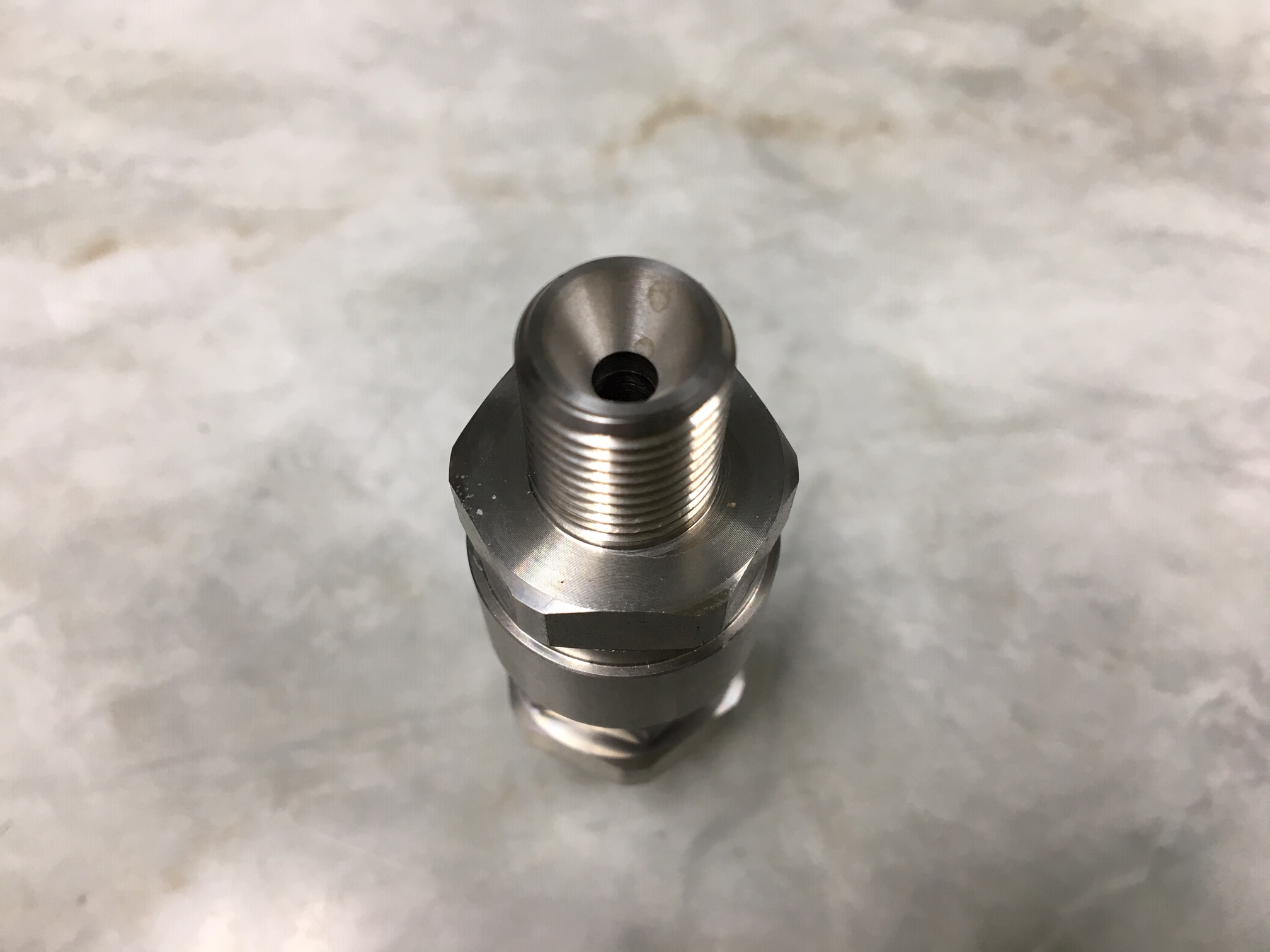

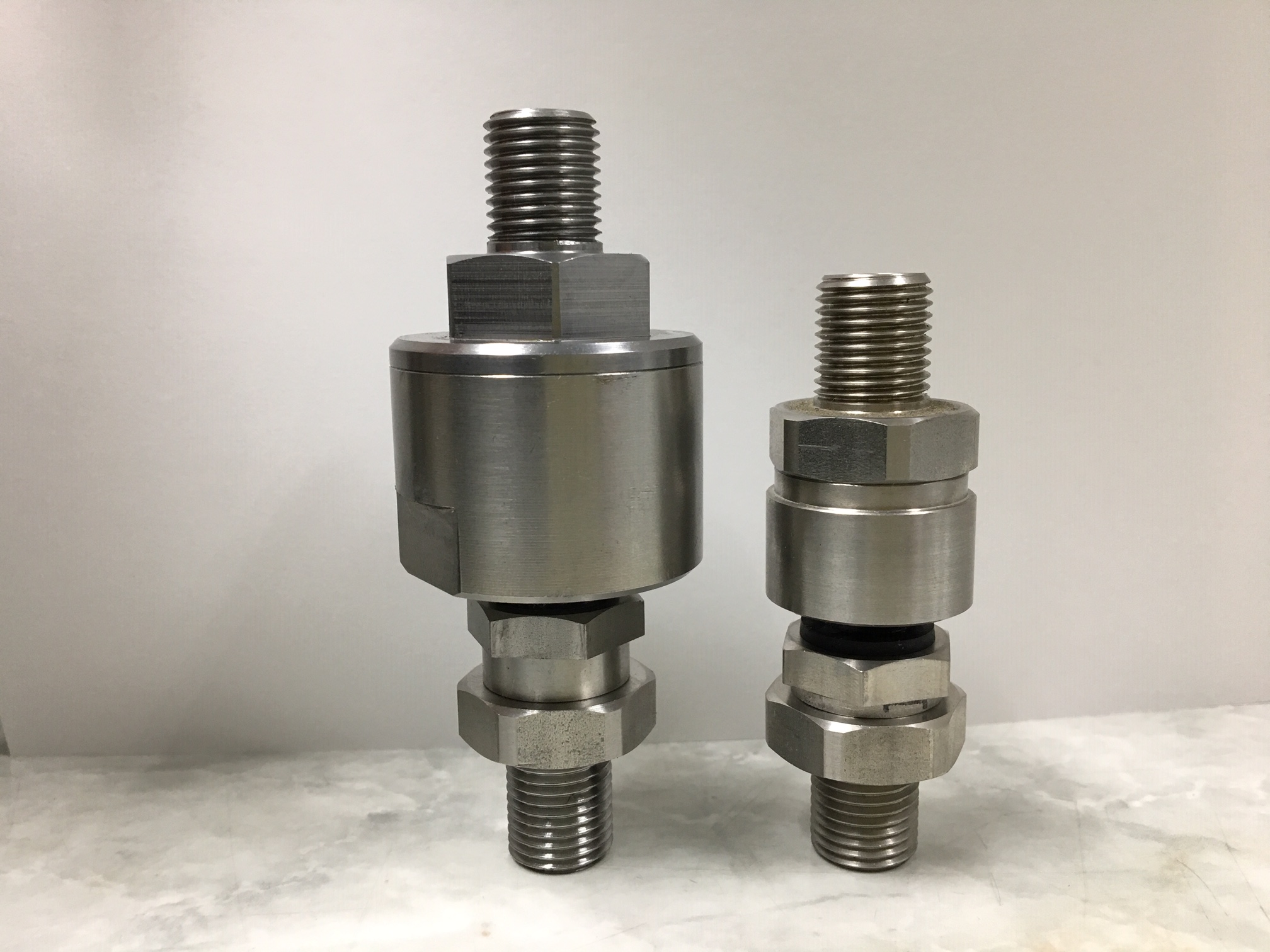

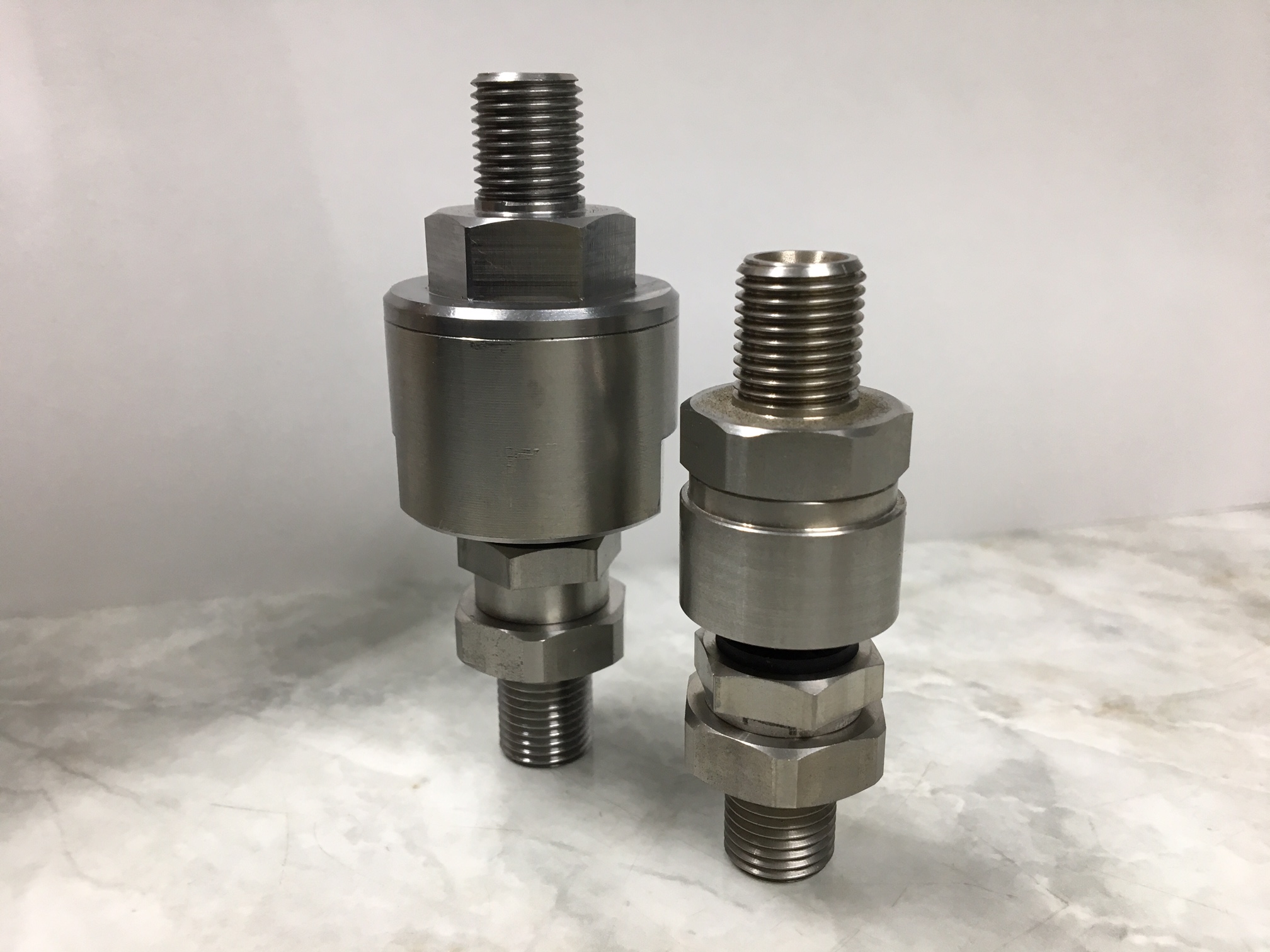

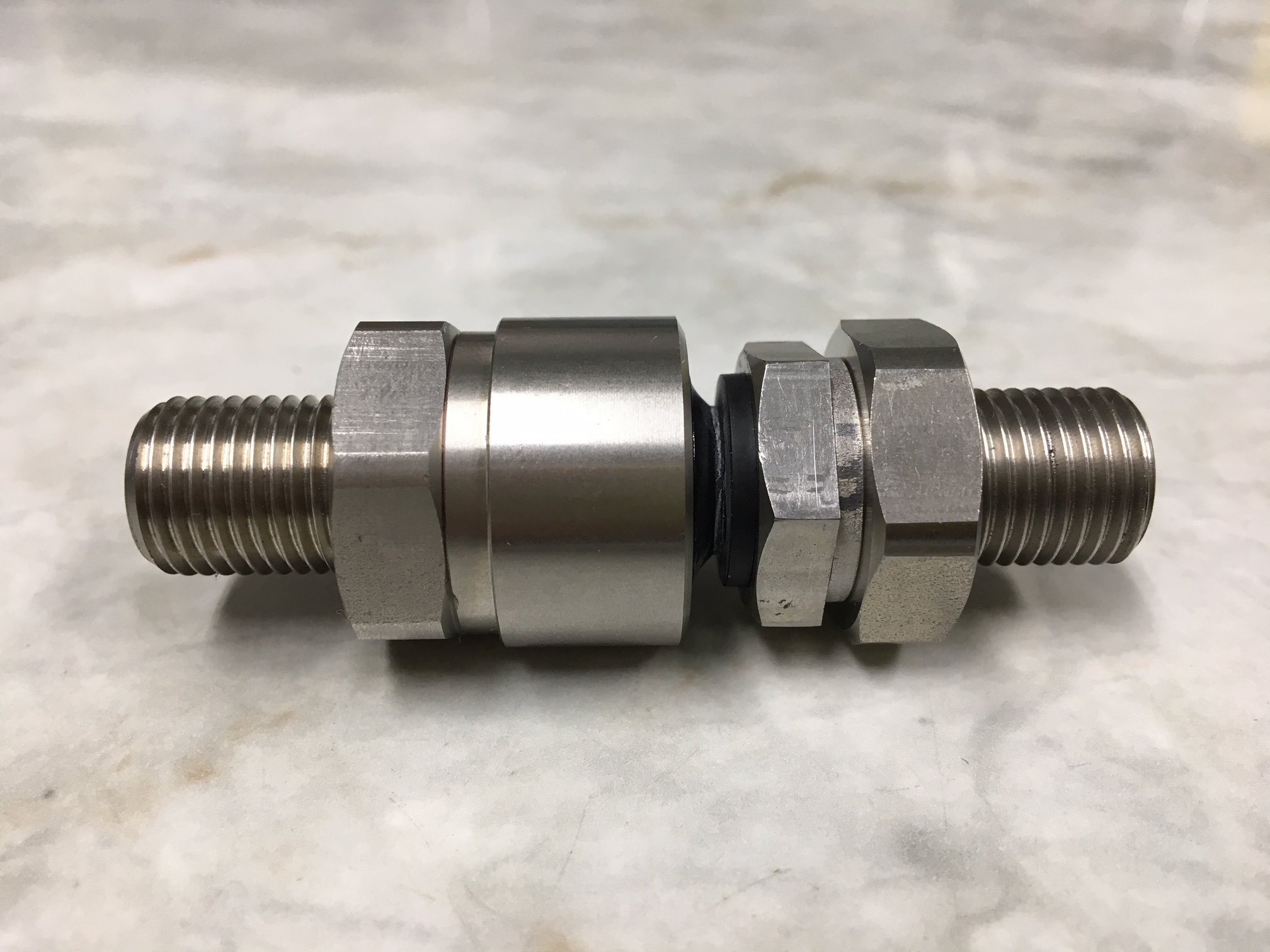

左:PF型 / 右:PL型 | 左:PF型 / 右:PL型 | 回転部には防塵シール(下記画像中央黒い部分)を装備 | 接続ネジはG1/4、端面形状は60°メステーパです |
PF型 | PL型 | |
最高使用圧力 | 100MPa | 100MPa |
加圧時の回転 | 可能 | 不可 |
内径 | φ4mm | φ4mm |
全長(ネジ端面間) | 88mm | 70mm |
最大部直径 | φ36mm | φ24mm |
六角部寸法 | HEX22及び19 | HEX22及び19 |
ネジサイズ | G1/4 | G1/4 |
ネジ端面形状 | 60°メステーパ | 60°メステーパ |
ネジ長 | 15mm | 15mm |
・PL型は洗浄機の吐出口及びホース同士の接続にお使い頂くことで、キンクの少ないスムーズな引き回しが可能となります。
・PF型は洗浄ガンとホースの接続にお使い頂くことで、洗浄ガンがホースの反発から解放されて操作性が向上し、作業の安全性が高まります。
